Spelbräda (och pjäser)
Om kodningen
Detta är tredje versionen av spelbrädans kodning. Tydligen måste man ibland göra en del misstag för att komma till vissa insikter, men nu har jag fått ordentlig kläm på exakt hur jag ska tänka.

Siffror här nedan som är på formen 0x10 eller 0x2C är hexadecimala tal. Jag har valt denna skrivform eftersom talen här är valda för att de har vissa binära egenskaper. Det hexadecimala skrivsättet är enklare att överföra till binär form än det decimala.

0x88
Själv spelbrädan har jag nu gjort efter 0x88 som förebild. Det innebär att jag använder en matris på 16x8 rutor, detta för att placera pjäserna på positioner med vissa binära egenskaper.
var cb0x88 = new Array(
  0x12,0x13,0x14,0x16,0x15,0x14,0x13,0x12,0,0,0,0,0,0,0,0,
  0x11,0x11,0x11,0x11,0x11,0x11,0x11,0x11,0,0,0,0,0,0,0,0,
  0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0,0,0,0,0,0,0,0,
  0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0,0,0,0,0,0,0,0,
  0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0,0,0,0,0,0,0,0,
  0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0,0,0,0,0,0,0,0,
  0x01,0x01,0x01,0x01,0x01,0x01,0x01,0x01,0,0,0,0,0,0,0,0,
  0x02,0x03,0x04,0x06,0x05,0x04,0x03,0x02,0,0,0,0,0,0,0,0);

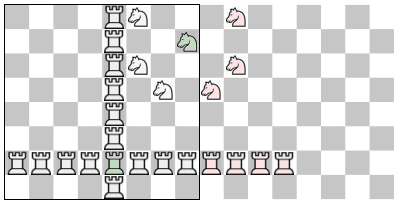

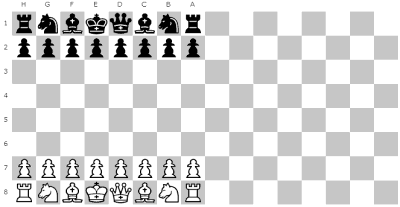

Ovanstående matris betyder att schackbrädan ser ut som till höger. Själva poängen med att göra detta är som jag nämde att ge spelhalvan av denna konstruktion positioner med vissa binära egenskaper. Dessa binära egenskaper gör att vi kan skilja på nummer som befinner sig på och utanför schackbrädan genom en enkel logisk bitvis jämförelse. Att vi kan göra denna enkla jämförelse betyder senare att vi kan göra en mycket snabb draggenerator.

Studera siffrorna här till höger och titta sedan på den tabell med binära tal du ser nedan. Jag har klippt in binära tal för några negativa nummer samt nummer utanför schackbrädans positioner.

Titta riktigt noga på den första 1:an eller 0:an i varje gruppering.

  XYYY XYYY

Gemensamt med den inringade schackbrädan är att varje första bit i grupperingarna båda är noll. Placeringar utanför schackbrädan har det gemensamt att där är första biten i dessa grupperingar 1. Notera hur de negativa binära talen ser ut eftersom datorer använder 2-komplement. Denna systematiska skillnad kan vi enkelt identifiera genom att ta en position på eller utanför spelbrädan och göra en logisk AND med 0x88 (binärt 1000 1000).

-1
1111 1111
0
0000 0000
32
0010 0000
64
0100 0000
96
0110 0000
128
1000 0000
-2
1111 1110
1
0000 0001
33
0010 0001
65
0100 0001
97
0110 0001
129
1000 0001
-3
1111 1101
2
0000 0010
34
0010 0010
66
0100 0010
98
0110 0010
130
1000 0010
-4
1111 1100
3
0000 0011
35
0010 0011
67
0100 0011
99
0110 0011
131
1000 0011
-5
1111 1011
4
0000 0100
36
0010 0100
68
0100 0100
100
0110 0100
132
1000 0100
-6
1111 1010
5
0000 0101
37
0010 0101
69
0100 0101
101
0110 0101
133
1000 0101
-7
1111 1001
6
0000 0110
38
0010 0110
70
0100 0110
102
0110 0110
134
1000 0110
-8
1111 1000
7
0000 0111
39
0010 0111
71
0100 0111
103
0110 0111
135
1000 0111
-9
1111 0111
8
0000 1000
40
0010 1000
72
0100 1000
104
0110 1000
136
1000 1000
-10
1111 0110
9
0000 1001
41
0010 1001
73
0100 1001
105
0110 1001
137
1000 1001
-11
1111 0101
10
0000 1010
42
0010 1010
74
0100 1010
106
0110 1010
138
1000 1010
-12
1111 0100
11
0000 1011
43
0010 1011
75
0100 1011
107
0110 1011
139
1000 1011
-13
1111 0011
12
0000 1100
44
0010 1100
76
0100 1100
108
0110 1100
140
1000 1100
-14
1111 0010
13
0000 1101
45
0010 1101
77
0100 1101
109
0110 1101
141
1000 1101
-15
1111 0001
14
0000 1110
46
0010 1110
78
0100 1110
110
0110 1110
142
1000 1110
-16
1111 0000
15
0000 1111
47
0010 1111
79
0100 1111
111
0110 1111
143
1000 1111
-17
1110 1111
16
0001 0000
48
0011 0000
80
0101 0000
112
0111 0000
144
1001 0000
-18
1110 1110
17
0001 0001
49
0011 0001
81
0101 0001
113
0111 0001
145
1001 0001
-19
1110 1101
18
0001 0010
50
0011 0010
82
0101 0010
114
0111 0010
146
1001 0010
-20
1110 1100
19
0001 0011
51
0011 0011
83
0101 0011
115
0111 0011
147
1001 0011
-21
1110 1011
20
0001 0100
52
0011 0100
84
0101 0100
116
0111 0100
148
1001 0100
-22
1110 1010
21
0001 0101
53
0011 0101
85
0101 0101
117
0111 0101
149
1001 0101
-23
1110 1001
22
0001 0110
54
0011 0110
86
0101 0110
118
0111 0110
150
1001 0110
-24
1110 1000
23
0001 0111
55
0011 0111
87
0101 0111
119
0111 0111
151
1001 0111
-25
1110 0111
24
0001 1000
56
0011 1000
88
0101 1000
120
0111 1000
152
1001 1000
-26
1110 0110
25
0001 1001
57
0011 1001
89
0101 1001
121
0111 1001
153
1001 1001
-27
1110 0101
26
0001 1010
58
0011 1010
90
0101 1010
122
0111 1010
154
1001 1010
-28
1110 0100
27
0001 1011
59
0011 1011
91
0101 1011
123
0111 1011
155
1001 1011
-29
1110 0011
28
0001 1100
60
0011 1100
92
0101 1100
124
0111 1100
156
1001 1100
-30
1110 0010
29
0001 1101
61
0011 1101
93
0101 1101
125
0111 1101
157
1001 1101
-31
1110 0001
30
0001 1110
62
0011 1110
94
0101 1110
126
0111 1110
158
1001 1110
-32
1110 0000
31
0001 1111
63
0011 1111
95
0101 1111
127
0111 1111
159
1001 1111


Det betyder alltså att om vi har en postition fpos, då kan vi alltså enkelt testa om denna position finns på schackbrädan med följande enkla och vackra logik. Vi filtrerar enkelt bort alla drag som inte hamnar på schackbrädan. Om du fortfarande inte kopplat varför metoden kallas 0x88 kanske börjar gå upp ett ljus nu.
if (!(fpos&0x88))
{
....
}
Denna enkla logik kan vi arbeta vidare på. Vi kan göra en snurra som adderar eller subtraherar tal för att få alla schackdrag och vi kan enkelt utesluta det drag som hamnar utanför spelplanen.

Spelpjäserna
Om man stångas ett tag med draggenereringen kan man identifiera den logik som draggeneratorn behöver för att fungera.
Inspirerad av de enkla lösningar 0x88:an ger när det gäller att testa om drag är innanför eller utanför kan vi skapa samma sköna logik för andra frågor som dyker upp i draggeneratorn.

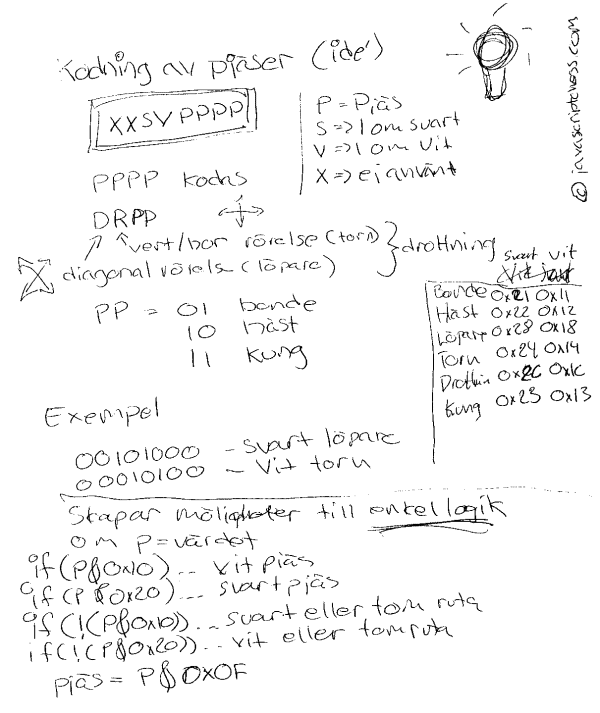

Efter lite funderande kan man t.ex. komma fram till att följande pjäskodning är väldigt effektiv, betraktat som ett 8-bitars tal. Detaljen som gör skillnad är hur jag kodar pjäsens färg.



Jag har valt att koda pjäserna på följande sätt.

BondeTornHästLöpareDrottningKung
Bonde
0x11 / 0x21
Torn
0x14 / 0x24
Häst
0x12 / 0x22
Löpare
0x18 / 0x28
Drottning
0x1C / 0x2C
Kung
0x13 / 0x23

Varför dessa värde? Varför inte bara ge dem index från 1-6 för vit och t.ex. 11-16 för svart? Poängen med att koda pjäserna på det ena eller andra sättet är att vissa sätt att koda gör det möjligt att göra enkla tester på schackbrädan. Sådana tester vi vill göra inkluderar t.ex.

 Vit      (binärt)Svart (binärt)
Bonde0x110001 0001   0x210010 0001
Häst0x120001 00100x220010 0010
Löpare0x180001 10000x280010 1000
Torn0x140001 01000x240010 0100
Drottning  0x1C0001 11000x2C0010 1100
Kung0x130001 00110x230010 0011

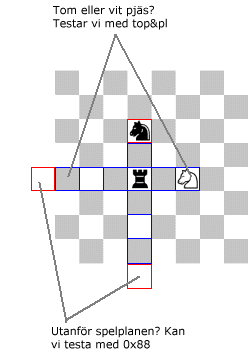

1 Speciellt denna fråga är intressant t.ex. när vi flyttar en glidande pjäs över schackbrädan. Säg att vi flyttar ett svart torn över spelbrädan. Villkoret för att kunna flytta tornet till en ruta är att rutan antingen är tom eller att där står en vit pjäs (som vi då slår ut). Men vi kan inte flytta utanför spelbrädan och vi kan inte köra över en pjäs av vår egen färg.

Kodningen av vad som är vitt och svart ger oss en enkel skön logik för detta. För att t.ex. testa nyss nämda ser koden ut så här ...
if (top&0x88) break;
if (top&pl) break;

      ...draget är okej...

Det är nästan så att man undrar vart koden tagit vägen, så kompakt blir det. Tillsammans med den enkla logiken som 0x88 -brädan ger borde vi krattat manegen för en snygg kompakt och snabb kod. Läs mer om detta under draggenereringen.

N -biten
N -biten använder vi för att avgöra om en pjäs har flyttats eller inte. Så fort vi flyttar en pjäs första gången sätter vi denna bit till noll. Därefter förblir den noll. Informationen används bl.a. när vi skall avgöra om rockad är legalt eller inte, då vi behöver veta om kungen eller tornen har flyttats någon gång.
